Spannrhamen Einba u Auss en FL
Für die Montage aus der Fenster Innenkante werden die gleiche Zubehöre und das selbe
Rahmenprofil von dem Spannrahmen innen verwendet. Mit diesem Einbau werden die
Clips um 90 Grad gedreht. Dadurch kann das Rahmenprofil 30 mm außerhalb von der
Lichtmaße positioniert werden. Auf diese Weise wird das Profil von der innere Ansicht
unsichtbar, was für dieses Produkt einzigartig ist in Bezug auf Styling und Funktionalität.
Um die richtige Version zu bestellen, bitte folgendes berücksichtigen: Falzstärke Fensterrahmen
inklusiver Gummidichtung ( Z ) + 14 mm ( zum Beispiel: Falzstärke Fensterrahmen
inklusiver Gummidichtung ( Z ) 20mm + 14 mm = 34 mm = zu bestellen die Version 036).
|

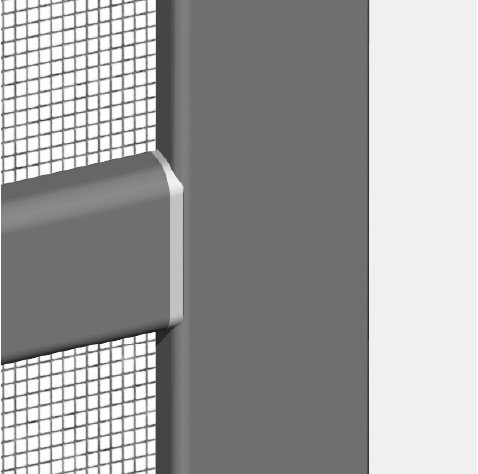

Bei einer Rahmenhöhe von mehr als 1800 mm wird ein Querprofil mit speziellen Zubehörteile angebracht, das die Stabilität verbessert und moegliche zentrale Beugungen reduziert. |
Um den Einbau außen zu gewinnen, wird der selbe Clip von Einbau innen um 90 ° gedreht, ergo horizontal |
|
Er zeichnet sich durch Design, Funktionalität und Staerke aus. Ergonomisches Heft für einfache und sichere Installation. Es ist möglich, es fuer eventuelle Wartungen zu entfernen und anzuwenden. |
Es wird nur zum Einbau innen(1 oder 2 Flügel) verwendet. Ihre Funktion ist das Rahmenprofil vom Spannrahmen an dem Fensterrahmen zu anhängen. |
Querprofil
Edelstahclip IL
Haltegriff
Befestigungslasche
masse
| B | H | |
|---|---|---|
| MIN. | 300 | 300 |
| MAX. | 1500 | 2400 |
Die Maße müssen in mm angegeben werden, wobei vorzugsweise Lichtmaße, angegeben wird, d. H.
Der Abstand zwischen Wand und Wand. Berücksichtigen Sie bei unregelmäßigen Abständen immer die kleinste Maße. Das Fliegengitter wird mit Toleranzen in Breite und / oder Höhe geliefert, die während der Produktionsphase angewendet werden.
